工作原理：

数码电子阴道镜是主要是通过彩色摄像仪采集患者的病变图像信息，把所采集的图像信号输入计算机，进行数字化处理，将病灶组织的大小、形状、位置及边界情况，直接显示在计算机的屏幕上，给医生提供直观的医学图像，进行诊断，经计算机处理后，可输出图文并茂的报告单。

采用先进的高速、高性能的计算机数字图像管理系统，集图像采集、管理、显示、存贮、打印于一体，存储病人资料多达上万人，有利于病人资料的建立和查询。

主要技术参数和特点：

1、 48万像素(200万数字高清)摄像头；

2、 CCD水平分辨率:480TVL；最小照明度：0.21Lx

聚焦距离：30mm～500mm；放大倍率：1×～128×

视野范围：20mm～320mm； 景深范围：15mm～40mm；15mm～480mm

18倍光学变焦，12倍数字变焦；

3、 LED光源

光斑直径：距光源30cm处的光斑直径不小于10cm。

照度：不低于300Lux。

温升：每分钟不超过 5℃。

4、 仪器分辨率

分辨率不小于400TVL。

5、 移动支架：可以上下调节，上端接头部分可以通过人工手控调节旋转360°，左右偏转90°,前后俯仰 45°，调节机关在手控状态下处于可调节状态，松手后即处于锁定状态。

6、 功能要求

a) 可实时进行图像采集、图像冻结；

b) 可连续采集不少于1～40幅图像，并具有显示、冻结、录像、回放、存贮、删除图像功能，可进行多幅动态浏览；

c) 对采集的图像进行长度、周长、面积测量计算、复制，标注、放大、缩小等技术处理功能；

d) 具有同屏四幅图像对比，单幅图像全屏显示功能；

e) 具有病例添加、删除、修改、检索、调用功能，并可对存储的病历资料及诊断结果进行查询、统计；

f) 8种打印报告模式，可自由编辑各种报告模式，生成用户模板。

仪器标准配置：

计算机主机： CPU赛扬430 双核1.8×2,内存2G，硬盘500G，机箱金和田套装，BT878医学专用采集卡。

18.5英寸宽屏液晶显示器；惠普彩色喷墨打印机；脚踏开关（采集图像）。

数码电子阴道镜镜头；支架。

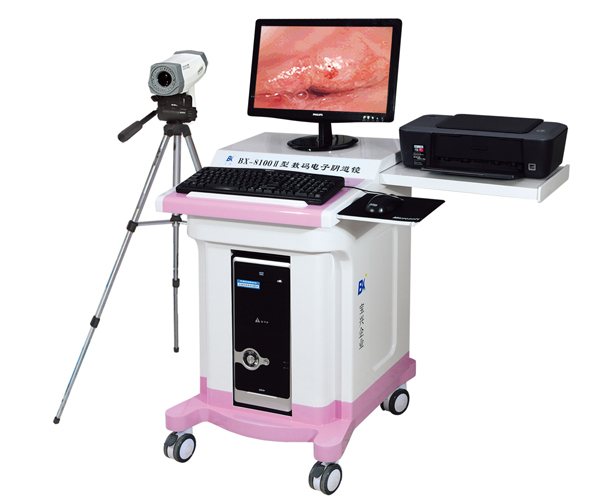

BX-8100II型数码电子阴道镜

工作原理：

数码电子阴道镜是主要是通过彩色摄像仪采集患者的病变图像信息，把所采集的图像信号输入计算机，进行数字化处理，将病灶组织的大小、形状、位置及边界情况，直接显示在计算机的屏幕上，给医生提供直观的医学图像，进行诊断，经计算机处理后，可输出图文并茂的报告单。

采用先进的高速、高性能的计算机数字图像管理系统，集图像采集、管理、显示、存贮、打印于一体，存储病人资料多达上万人，有利于病人资料的建立和查询。

主要技术参数和特点：

1、 48万像素摄像头；

2、 CCD水平分辨率:480TVL；最小照明度：0.21Lx

聚焦距离：30mm～500mm；放大倍率：1×～128×

视野范围：20mm～320mm； 景深范围：15mm～40mm；15mm～480mm

18倍光学变焦，12倍数字变焦；

3、 LED光源

光斑直径：距光源30cm处的光斑直径不小于10cm。

照度：不低于300Lux。

温升：每分钟不超过 5℃。

4、 仪器分辨率

分辨率不小于400TVL。

5、 移动支架：可以上下调节，上端接头部分可以通过人工手控调节旋转360°，左右偏转90°,前后俯仰 45°，调节机关在手控状态下处于可调节状态，松手后即处于锁定状态。

6、 功能要求

a) 可实时进行图像采集、图像冻结；

b) 可连续采集不少于1～40幅图像，并具有显示、冻结、录像、回放、存贮、删除图像功能，可进行多幅动态浏览；

c) 对采集的图像进行长度、周长、面积测量计算、复制，标注、放大、缩小等技术处理功能；

d) 具有同屏四幅图像对比，单幅图像全屏显示功能；

e) 具有病例添加、删除、修改、检索、调用功能，并可对存储的病历资料及诊断结果进行查询、统计；

f) 8种打印报告模式，可自由编辑各种报告模式，生成用户模板。

仪器标准配置：

计算机主机：梅捷主板， CPU赛扬430 双核1.8×2,内存2G，硬盘500G，机箱金和田套装，BT878医学专用采集卡。

18.5英寸宽屏液晶显示器；惠普彩色喷墨打印机；脚踏开关（采集图像）。

数码电子阴道镜镜头；支架。

徐州市宝兴医疗设备有限公司
